Comment concevoir des montages efficaces dans la fabrication de machines ?

En tant que professionnel chevronné dans l’industrie de la fabrication de machines et fournisseur fiable de fabrication de machines, je comprends le rôle central que jouent les luminaires efficaces dans le processus de fabrication. Les montages sont des outils essentiels qui maintiennent, soutiennent et localisent les pièces pendant les opérations d'usinage, garantissant ainsi la précision, la répétabilité et la productivité. Dans cet article de blog, je partagerai quelques informations précieuses et des conseils pratiques sur la façon de concevoir des montages efficaces dans la fabrication de machines.

Comprendre les bases de la conception de luminaires

Avant de se lancer dans le processus de conception, il est essentiel d’avoir une solide compréhension des principes fondamentaux de la conception de luminaires. Les principaux objectifs d'un luminaire sont les suivants :

• Localisez la pièce avec précision :Assurez-vous que la pièce à usiner est positionnée précisément à l'emplacement souhaité par rapport à l'outil de coupe ou à l'opération d'usinage.
• Fixez fermement la pièce à usiner :Empêchez tout mouvement ou vibration de la pièce pendant l'usinage, ce qui pourrait entraîner une mauvaise finition de surface, des imprécisions dimensionnelles et une usure de l'outil.
• Assurer soutien et stabilité :Répartissez les forces de coupe uniformément sur la pièce à usiner et sur le montage, minimisant ainsi le risque de déformation ou de dommage.
• Faciliter le chargement et le déchargement :Concevez le dispositif de manière à permettre un chargement et un déchargement rapides et sans effort de la pièce, réduisant ainsi le temps de configuration et augmentant la productivité.

Considérations clés dans la conception des luminaires

Analyse de la pièce

La première étape dans la conception d’un montage efficace consiste à effectuer une analyse approfondie de la pièce. Cela inclut la compréhension de la géométrie, des dimensions, des propriétés des matériaux et des exigences d'usinage de la pièce. En ayant une compréhension claire de la pièce à usiner, vous pouvez déterminer la conception des fixations et les méthodes de serrage les plus appropriées pour garantir un usinage précis et stable.

Opérations d'usinage

Le type d’opérations d’usinage à effectuer sur la pièce influencera également la conception du montage. Différentes opérations d'usinage, telles que le fraisage, le tournage, le perçage et le meulage, nécessitent différents types de fixations et de méthodes de serrage. Par exemple, une opération de fraisage peut nécessiter un accessoire offrant un support rigide et un positionnement précis, tandis qu'une opération de perçage peut nécessiter un accessoire permettant un accès facile aux points de perçage.

Exigences en matière d'outillage et de machine

La conception du luminaire doit également prendre en compte les exigences en matière d'outillage et de machine. Le montage doit être conçu pour s'adapter aux outils de coupe et à l'enveloppe de travail de la machine, garantissant ainsi que les opérations d'usinage peuvent être effectuées de manière sûre et efficace. De plus, le dispositif doit être compatible avec le système de serrage de la machine et d'autres accessoires, tels que les systèmes de refroidissement et les convoyeurs de copeaux.

Ergonomie et sécurité

L'ergonomie et la sécurité sont des considérations importantes dans la conception des luminaires. Le luminaire doit être conçu pour être facile à utiliser et à utiliser, avec un accès clair à la pièce à usiner et aux commandes. De plus, le luminaire doit être conçu pour minimiser les risques d'accidents et de blessures, tels que les points de pincement, les arêtes vives et les pièces mobiles.

Techniques de conception de luminaires

Conception de luminaires modulaires

La conception de luminaires modulaires est une technique populaire qui consiste à utiliser des composants modulaires préfabriqués pour construire des luminaires. Ces composants modulaires peuvent être facilement assemblés et démontés, permettant une configuration rapide et flexible des luminaires. Les montages modulaires sont rentables, réutilisables et peuvent être adaptés à différentes géométries de pièces et exigences d'usinage.

Conception de luminaire flexible

La conception flexible des fixations est une autre technique qui permet de s'adapter à plusieurs géométries et tailles de pièces. Les fixations flexibles utilisent des éléments de serrage réglables, tels que des pinces pneumatiques ou hydrauliques, pour fixer la pièce. Ce type de montage est idéal pour la production en petites séries ou pour des pièces à géométries variables.

Conception de luminaires personnalisés

Dans certains cas, une conception de montage personnalisée peut être nécessaire pour répondre aux besoins spécifiques d'une opération d'usinage ou d'une pièce particulière. Les luminaires personnalisés sont conçus et fabriqués à partir de zéro, en tenant compte des exigences uniques de l'application. Même si les luminaires personnalisés peuvent être plus coûteux et plus longs à concevoir et à fabriquer, ils offrent le plus haut niveau de précision et de performances.

Études de cas : notre conception de machines et d'accessoires

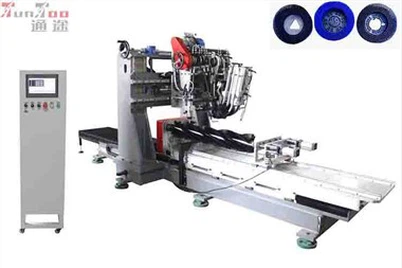

Dans notre entreprise, nous possédons une vaste expérience dans la conception et la fabrication de luminaires efficaces pour une large gamme de machines. Par exemple, notreMachine à brosses à disques à portique à trois axes avec perçageetMachine à brosses à disques à portique à deux axes avec perçagesont équipés de fixations spécialement conçues pour garantir un usinage précis et efficace des brosses à disque.

Les fixations de ces machines sont conçues pour maintenir les ébauches de brosses à disques solidement en place pendant les opérations de perçage et de brossage. Ils sont fabriqués à partir de matériaux à haute résistance pour résister aux forces de coupe et sont usinés avec précision pour garantir un positionnement précis de la pièce. La conception modulaire des luminaires permet un réglage et un remplacement faciles, réduisant ainsi les temps d'arrêt et augmentant la productivité.

Concevoir pour l’efficacité et la productivité

Pour concevoir des luminaires véritablement efficaces, il est important de se concentrer sur l’amélioration de l’efficacité et de la productivité. Voici quelques conseils supplémentaires :

• Réduisez le temps d’installation :Concevez le luminaire de manière à permettre une installation rapide et facile. Cela peut inclure l'utilisation de systèmes de serrage à changement rapide, de composants pré-alignés et d'instructions claires.
• Réduisez le temps de changement d’outil :Tenez compte des exigences en matière d'outillage et concevez le dispositif pour minimiser le besoin de changements d'outils. Ceci peut être réalisé en utilisant des outils multifonctions ou en organisant les opérations d'usinage dans une séquence logique.
• Optimiser l'élimination des copeaux :Assurez-vous que la conception du luminaire permet une élimination efficace des copeaux. Les copeaux peuvent s'accumuler et endommager la pièce à usiner et l'outillage, c'est pourquoi des canaux d'évacuation des copeaux et des systèmes de refroidissement appropriés doivent être intégrés dans la conception.
• Implémenter l’automatisation :Dans la mesure du possible, automatisez les processus de chargement et de déchargement des luminaires. Cela peut réduire considérablement les coûts de main-d'œuvre et augmenter la productivité globale de l'opération d'usinage.

Contrôle qualité dans la conception des luminaires

Le contrôle qualité fait partie intégrante de la conception des luminaires. Les étapes suivantes peuvent contribuer à garantir la qualité des luminaires :

• Examen de la conception :Effectuez un examen approfondi de la conception pour identifier et corriger tout problème potentiel avant la fabrication du luminaire. Cela peut impliquer des équipes interfonctionnelles, notamment des ingénieurs de conception, des ingénieurs de fabrication et du personnel de contrôle qualité.
• Prototypage et tests :Construisez un prototype du luminaire et effectuez des tests pour vérifier ses performances. Cela peut inclure la vérification de la précision de l'emplacement de la pièce, de la stabilité du système de serrage et de la fonctionnalité globale du dispositif.
• Inspection et calibrage :Inspectez et calibrez régulièrement les luminaires pour vous assurer qu’ils conservent leur précision et leurs performances au fil du temps. Cela peut impliquer l’utilisation d’instruments de mesure de précision et le respect d’un calendrier d’inspection strict.

Conclusion

Concevoir des accessoires efficaces dans la fabrication de machines est un processus complexe mais enrichissant. En comprenant les principes de base de la conception des montages, en prenant en compte les facteurs clés et en mettant en œuvre les bonnes techniques, vous pouvez créer des montages qui améliorent la précision, la productivité et l'efficacité globale de la fabrication. Dans notre entreprise, nous nous engageons à fournir des machines et des accessoires de haute qualité qui répondent aux divers besoins de nos clients.

Si vous souhaitez en savoir plus sur nos capacités de conception de machines et de montages, ou si vous avez des exigences spécifiques pour vos opérations d'usinage, nous vous encourageons à nous contacter. Notre équipe d'experts est prête à vous aider à trouver les meilleures solutions pour votre entreprise. Contactez-nous dès aujourd'hui pour entamer la conversation et découvrir comment nous pouvons vous aider à optimiser vos processus de fabrication.

Références

• Groover, député (2010). Fondamentaux de la fabrication moderne : matériaux, processus et systèmes. Wiley.
• Boothroyd, G., Dewhurst, P. et Knight, WA (2011). Conception de produits pour la fabrication et l'assemblage. Presse CRC.
• Shigley, JE, Mischke, CR et Budynas, RG (2004). Conception de génie mécanique. McGraw-Colline.
